硅胶制品硫化的工艺

东莞硅胶制品厂硅胶硫化工艺不是一次完成，而是分两个阶段工艺操作的，胶料在加压下(如模压硫化、硫化罐直接蒸汽硫化等)或常压下(如热空气延续硫化)进行加热定型，称为一段硫化(或定型硫化);在烘箱中高温硫化，以进一步稳定硫化胶各项物理性能，称为二段硫化(或后硫化)。

硅胶制品硫化的工艺

(1)一段硫化

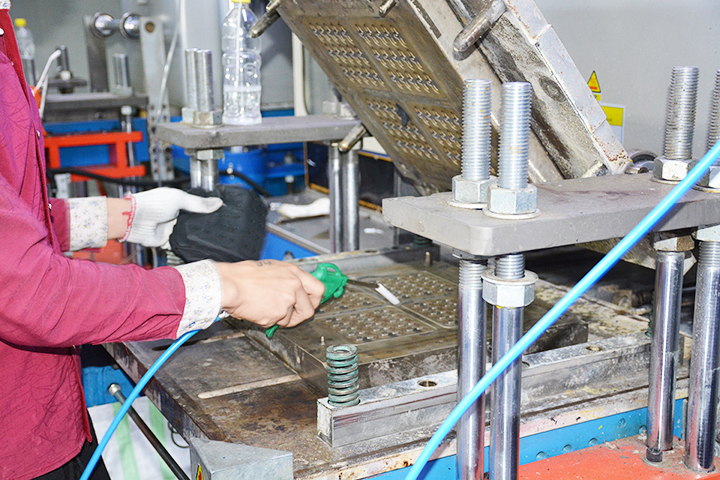

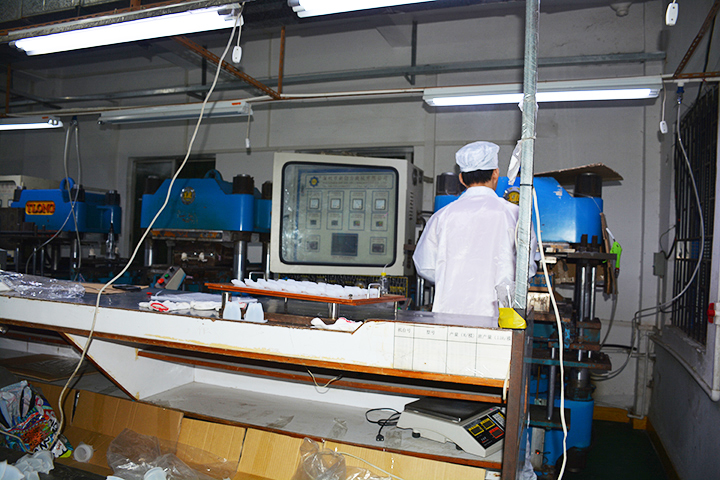

①模型制品硫化。可采用平板硫化、传递模压硫化和注压硫化。

硅胶制品硫化时，一般不使用脱模剂，应迅速装料、合模、加压，否则容易焦烧，特别是含有硫化剂BP和DCBP的胶料。传递模压硫化是一种加工硅胶胶料应用较普遍的工艺，与每模单孔的平板硫化比较，其优点是加工周期短，并能硫化复杂的特别是带有插入物和销钉的橡胶件。与注压硫化比较，设备本钱较低。注压硫化模制品，可提高休息生产率，降低休息强度，同时还可以减小过氧化物的用量，提高制品的抗撕裂性能，改善压缩变形性能，但制品收缩率较大。

② 挤出制品的硫化?？刹捎谜羝友沽蚧?、热空气延续硫化、液体硫化槽延续硫化、鼓式硫化和辐射硫化等办法。前3种办法较常用。

硅胶制品硫化的工艺

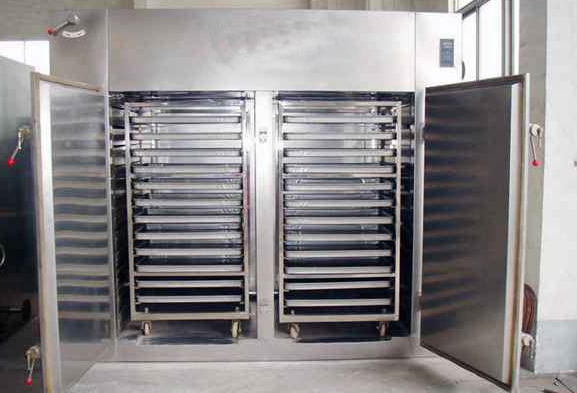

(2)二段硫化

硅胶制品经过一段硫化后，有些低分子物质存在于硫化胶中，影响制品性能。例如，采用通用型硫化剂(如硫化剂BP或DCBP)的胶料，经过一段硫化后，其硫化剂分解的酸性物质量，将增大海绵孔的孔度，降低密度;增大硫化剂的用量将缩小海绵孔的孔度，增大密度，发生较厚的孔壁。此外，硫化温度对海绵的发孔状况也有很大影响。

二次硫化工艺操作虽简单，但在进行二次硫化的时候需要综合评估硅胶制品的所有生产工艺，并根据这些生产工艺合理安排二次硫化在何时进行，如果操作不当将会影响后续工艺的操作。

比如：需要用冲模冲切的硅胶制品，如果先进行冲切工艺，然后再进行二次硫化工艺，那么当二次硫化工艺完成后产品的尺寸就会偏小，因为二次硫化会缩短产品的尺寸，所以需要进行冲切的产品应该先二次硫化在冲切，这样才能保证硅胶制品尺寸的稳定。

硅胶制品厂生产时有些产品的技术要求要二次硫化的过程，二次硫化又叫后硫化，为什么要这样做呢？

二次硫化的作用：硅胶采用过氧化物硫化时，过氧化物分解引发高聚物反应后，生成了低分子化合物（如苯和苯甲酸等）存在于橡胶中将影响橡胶机械性能?？銮夜杞涸诘谝唤锥渭尤瘸尚秃螅浣涣芏炔还?，要使其进一步硫化反应才能增加硅胶的密度. 拉升强度,回弹性,硬度,溶胀程度,密度,热稳定性都比一次硫化有较大的改善.如果不进行二次硫化,也许生产的硅胶性能上受到一定的影响,得不到性能更好的产品.一次硫化的参数与二次硫化的参数可能不同,这与实际操作有关! 硅胶硫化有多种，有高温和室温。

硅胶制品硫化的工艺

就拿高温硅胶来说吧，没硫化前就是我们通常说的生胶，混炼胶就是把许多助剂如硫化剂，脱模剂等和生胶一起炼制而。从外观上一看就可以看出。用手一扯就断，没有弹性。如果在一定的温度下把混炼好的胶在一定的温度下硫化成型就可以得到制品，就像我们平常见到的硅胶手机套等，至于毒不毒只要生产厂家能够提供食品认证，一般来说都是无毒的。硅胶还可以用于医疗上如：硅胶医用管材等等。

线收缩率应该是制品冷却固化经脱模成形后，其尺寸与原模具尺寸间之误差百分比，可依ASTM D955方法测得。在塑胶模具设计时，须先考虑收缩率，以免造成成品尺寸的误差，导致成品不良。

相关推荐阅读：

硅胶软管的生产工艺流程

什么是高温硫化硅胶

硅胶橡胶材质的硫化温度都是多少

硅胶制品硫化剂为什么会起火

低温硫化和高温硫化的区别

硅胶厨具的生产硫化时间

硅胶的二次硫化

硅胶硫化剂和硫化机理

硅胶配合、硫化、混炼及常见问题
