为什么要用低温硫化

低温硫化也叫冷硫化:硅胶硫化方法的一种。工业中指在较低温度进行的硫化过程。适用于薄壁硅胶制品如皮球、手套等。使东莞硅胶制品厂硅胶制品在密闭室中和常温下浸入2％-5%一氯化硫的二硫化碳（或四氯化碳、苯等）稀溶液中，或在50℃左右与一氯化硫的蒸气作用。所用的溶剂应容易渗入硅胶，不含水分，沸点不高于100℃。硫化时间主要决定于制品的厚度。一般浸入的时间是几秒钟至几分钟。此外，气体硫化也属冷硫化。

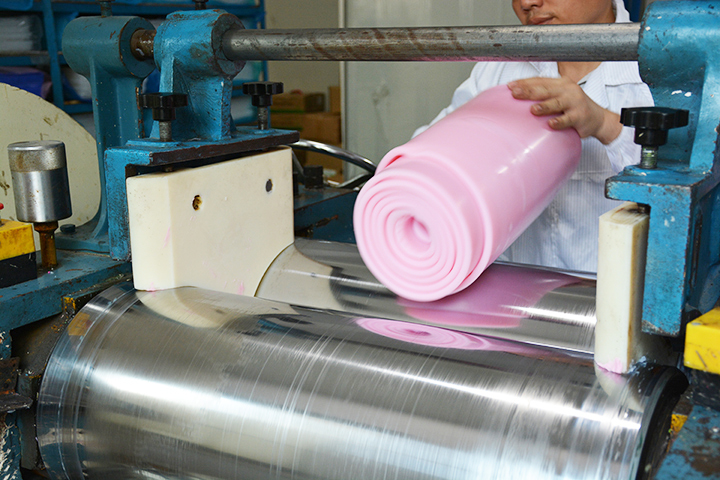

     硅胶制品的加工都是需要经过高温硫化才会成型，但是也不排除总有那么少数的硅胶制品不需要高温硫化，那就需要使用低温硫化或者是快速硫化成型。那这样的工艺是否就需要不一样的原料呢，或者是不一样的原料配方呢？为了这个问题，帝博硅胶制品厂小叶为你揭秘这其中的一些技术问题。

    低温硫化是专业针对一部分硅胶制品所设计的，该工艺所涉及的产品包括电子元件，敏感硅胶制品等。很多的电子元件或者是包胶累五金配件不能经过高温成型，只能是经受得住很低的温度，比如说只有70度或者是100度以内。这样的电子元件能更好快速成型而又不会受到高温的，那就必须使用到白金硫化剂，这种硫化剂有一个很大的优点就是能在低温下快速硫化，不但省时而且省电，而且没有一点气味，但同时价格也是非常的昂贵。所以一般的硅胶制品也不会采用这样的硫化剂。为了不影响到产品的元件线路板等，快速硫化就成了必然的一种方法。

低温硫化和高温硫化的区别

因为产品的硬软度不同，产品结构不同，产品温度太高会出现不良现象，比如爆边，起风泡，太脆等现象，所以有些产品会采用低温硫化，最主要的原因是太脆容易出现爆边现象！

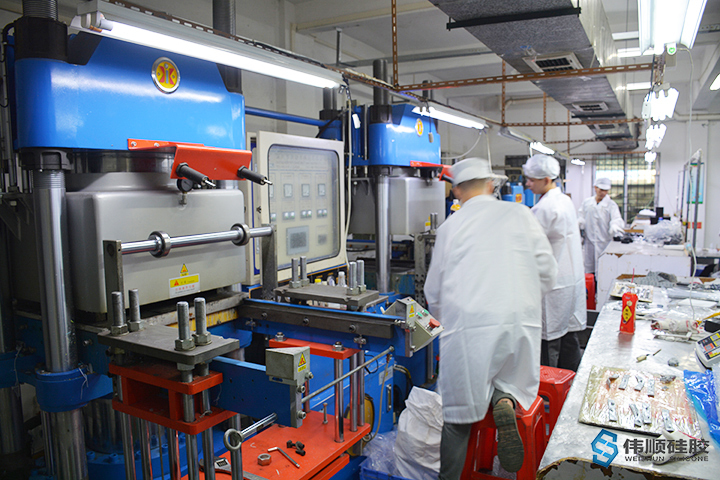

硅胶高温与低温硫化是根硫化剂来决定的：一般高温硫化在165-180度之间，低温硫化在110-140度之间，如果用高温硫化剂用低成型就会有产品不熟（当然长时生产以会成型的），如果用低温硫化剂高温生产，胶质就会很脆，的区于硫化时间，高温、高压，可使提前达需要的硫化效应，使硫化时间大大的缩短，但对设备的要求更高，基本常识硫化温度的高低要取决于产品，通?？梢栽谝欢ㄌ跫赂呶露问奔浣辛蚧?，同时可以进行低温常时间的硫化。只要时间足够基本上对产品没有太大的影响

相关推荐阅读：

硅胶制品硫化的工艺

什么是高温硫化硅胶

硅胶橡胶材质的硫化温度都是多少

硅胶制品硫化剂为什么会起火

硅胶厨具的生产硫化时间

关于硅胶硫化时间的相关问题汇总

硅胶的二次硫化

硅胶配合、硫化、混炼及常见问题
